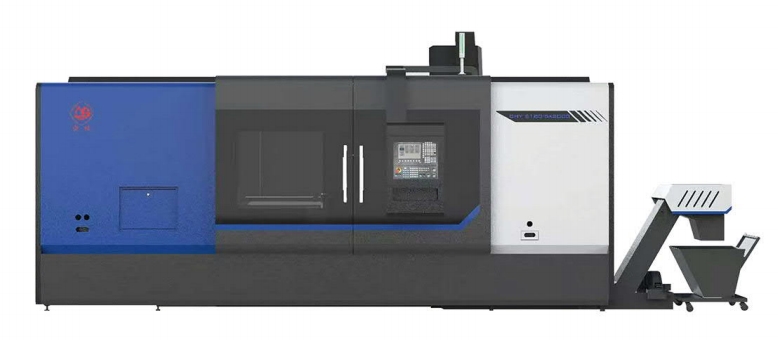

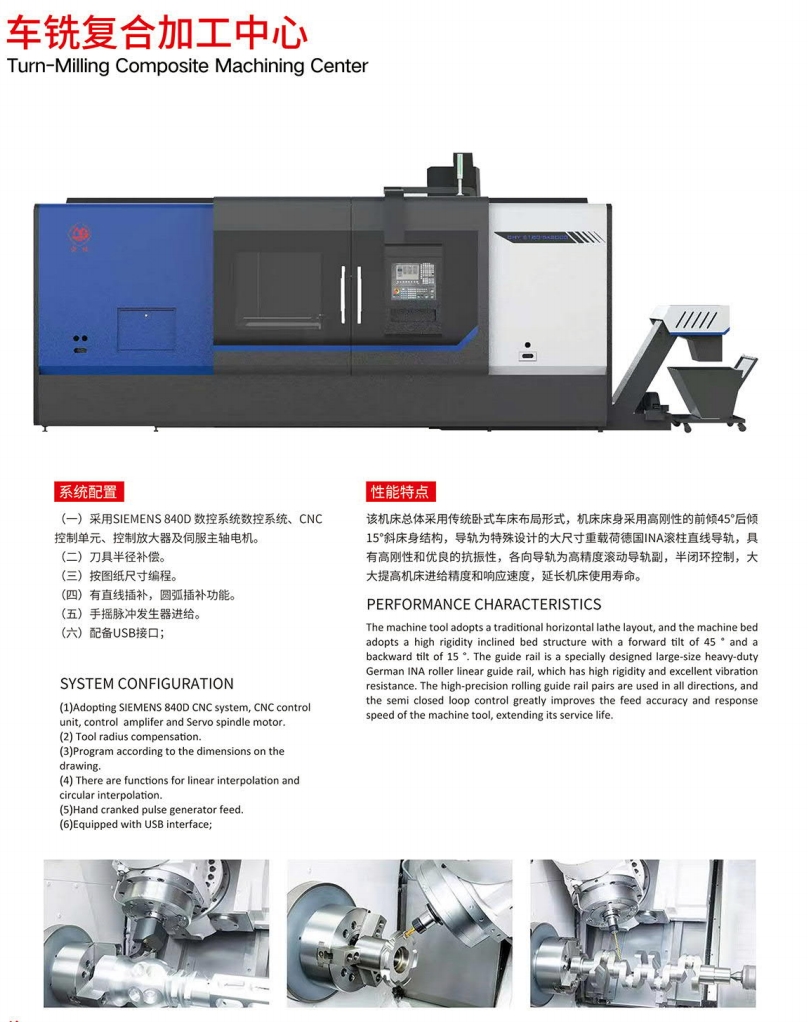

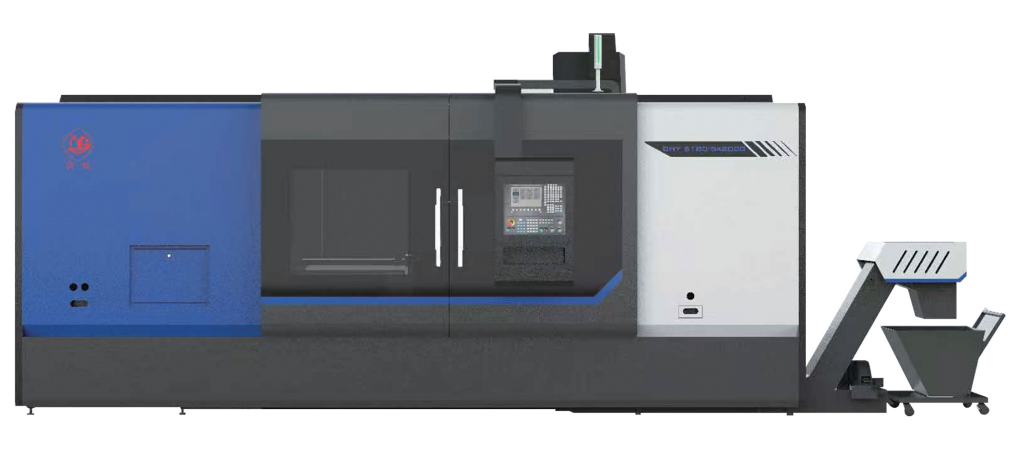

车铣复合加工中心

车铣复合加工中心

系统配置

( 一)采用SIEMENS 840D数控系统数控系统、CNC 控制单元、控制放大器及伺服主轴电机。

(二)刀具半径补偿。

(三)按图纸尺寸编程。

(四)有直线插补，圆弧插补功能。

(五)手摇脉冲发生器进给。

(六)配备USB 接口；

性能特点

该机床总体采用传统卧式车床布局形式，机床床身采用高刚性的前倾45°后倾 15°斜床身结构，导轨为特殊设计的大尺寸重载荷德国INA 滚柱直线导轨，具 有高刚性和优良的抗振性，各向导轨为高精度滚动导轨副，半闭环控制，大 大提高机床进给精度和响应速度，延长机床使用寿命。

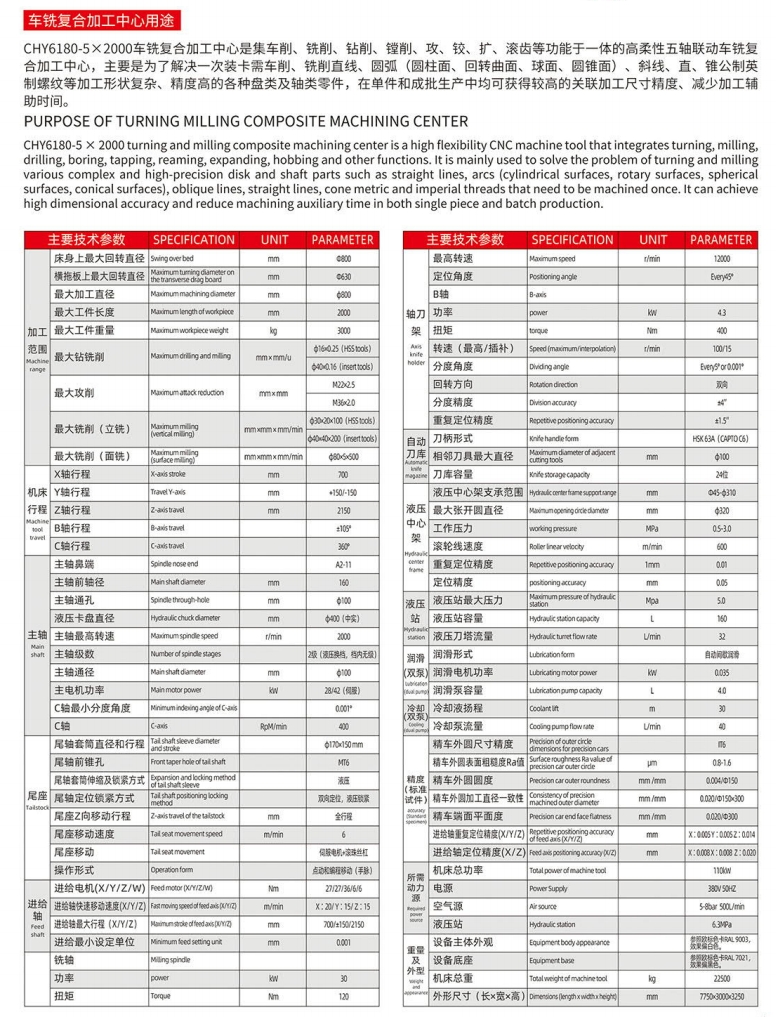

车铣复合加工中心用途

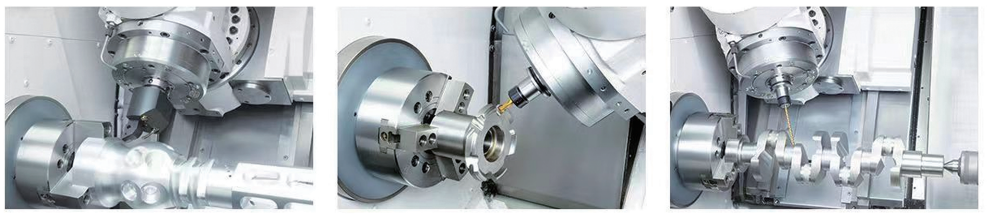

CHY6180-5×2000   车铣复合加工中心是集车削、铣削、钻削、镗削、攻、铰、扩、滚齿等功能于一体的高柔性五轴联动车铣复合加工中心，主要是为了解决一次装卡需车削、铣削直线、圆弧(圆柱面、回转曲面、球面、圆锥面)、斜线、直、锥公制英制螺纹等加工形状复杂、精度高的各种盘类及轴类零件，在单件和成批生产中均可获得较高的关联加工尺寸精度、减少加工辅助时间。
